SGI GDM-20D11. SONY OEM 모니터다.



연결은 이전 게시물을 참고하자.

Sync on Green(SoG)으로만 작동하기에 반드시 이 신호를 줄 수 있는 장비가 필요하다.



SGI DB13W3 modern PC connection (tistory.com)



SGI DB13W3 modern PC connection

SGI, IBM, SUN 등 과거 특정한 워크스테이션에서 사용된 CRT 모니터를 13W3에서 현대의 입력 단자로 연결 가능하도록 한다. SGI Monitor GDM-17E10 GDM-17E11 GDM-20D11 각 회사에 맞는 13W3 케이블이 있다면 좋겠지

inseul.tistory.com





후면에는 전원 코드, 13W3 단자, 서비스 단자, 우측상단 작은 구멍이 Reset, 그리고 그 위에 아주 자세히 보면 TEST 스위치가 숨겨져 있다.



TEST 스위치



TEST 모드는 단순히 테스트만을 위한 모드이며 서비스 모드와 다르다. 키면 녹색의 화면만 나온다.



- Specification

  • Vertical refresh rate : 60-120 Hz
  • Horizontal Scan rate: 60- 81 KHz (Kilo Hetrz).
  • Horizontal and Vertical sync polarity : Recommended Negative polarity (-,-)
  • Horizontal scan rate is automatic for the above range.
  • Maximum Resolution: 1600x1200
  • Monitor Adjusted for: 1024x768
  • Sony Trinitron Tube
  • Sync on Green(SoG)
  • 13W3 input
  • This monitor does not function with a notebook running at 31.5 Khz( VGA standard)



-  Manual

GDM-20D11 Operation Instructions.pdf
1.85MB
Sony GDM-20D11 Installation Manual.pdf
0.13MB



다만 서비스 메뉴얼은 도저히 찾을 수 없기에 대신 비슷한 기종 GDM-20SHT, GDM-500PS나 20SE1T, 20SE2T를 참고 해야한다.

Sony DAS에서는 20SE2T로 잡힌다. 하지만 20SE2T와 달리 OSD가 없다는 점, 그리고 후면 단자와 내부구조는 오히려 20SHT에 가깝다.

GDM20D11_SM_SONY.pdf
6.63MB
Sony-GDM-20SE1T.pdf
5.39MB
Sony TRINITRON GDM-500PS Service Manual.pdf
5.06MB





- OSD

별도의 OSD는 없으며 대신 리모컨으로 조절 해야한다. CR2025 전지를 사용한다.

GDM-20D11 Remote Controller



- Disassambly

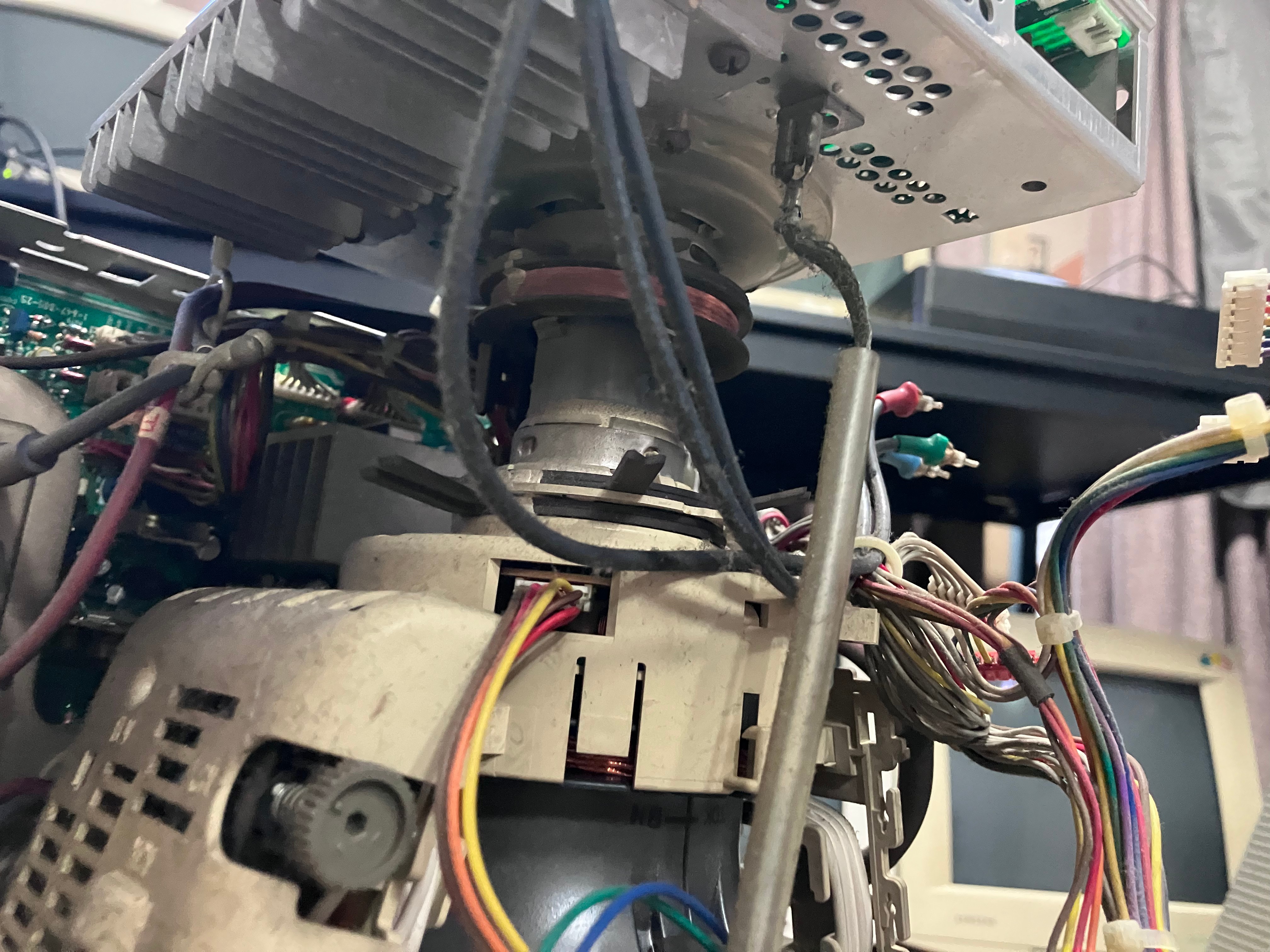

네 모서리의 나사를 풀고 커버를 열면 경고문이 나온다.











받침을 빼야하는데 세게 팍 하고 빼면 안된다.

왜냐하면 기본적으로 전면 전원 버튼 케이블이 받침에 걸려있다. SGI GDM을 다 분해해보며 마찬가지다.























- Reference

SGI Monitors (mashek.com)

Manuals for GDM-20D11 | Sony USA

SONY GDM-20D11 INSTALLATION MANUAL Pdf Download | ManualsLib

SONY TRINITRON GDM-500PS SERVICE MANUAL Pdf Download | ManualsLib
