SONY G520 modern PC connection

inseul인슬 2025. 6. 26. 10:30

HDMI, DisplayPort(DP)만 있는 세상에 아직도 아날로그 단자를 연결하는 건 어느정도 수고스러운 일이 된지 오래입니다.
이를 위해 신호를 변환할 필요가 있고 컨버터가 필요합니다.

다행히도 대부분의 CRT 모니터는 해상도가 낮고(1600x1200만 나와도 고해상도의 좋은 모델입니다) 75Hz, 85Hz로도 만족하며 쓸 수 있어 사용자가 엄청 까다롭지 않은 이상 인터넷에 파는 거 적당히 골라서 사면 1920x1080 60Hz까지 잘 나옵니다.

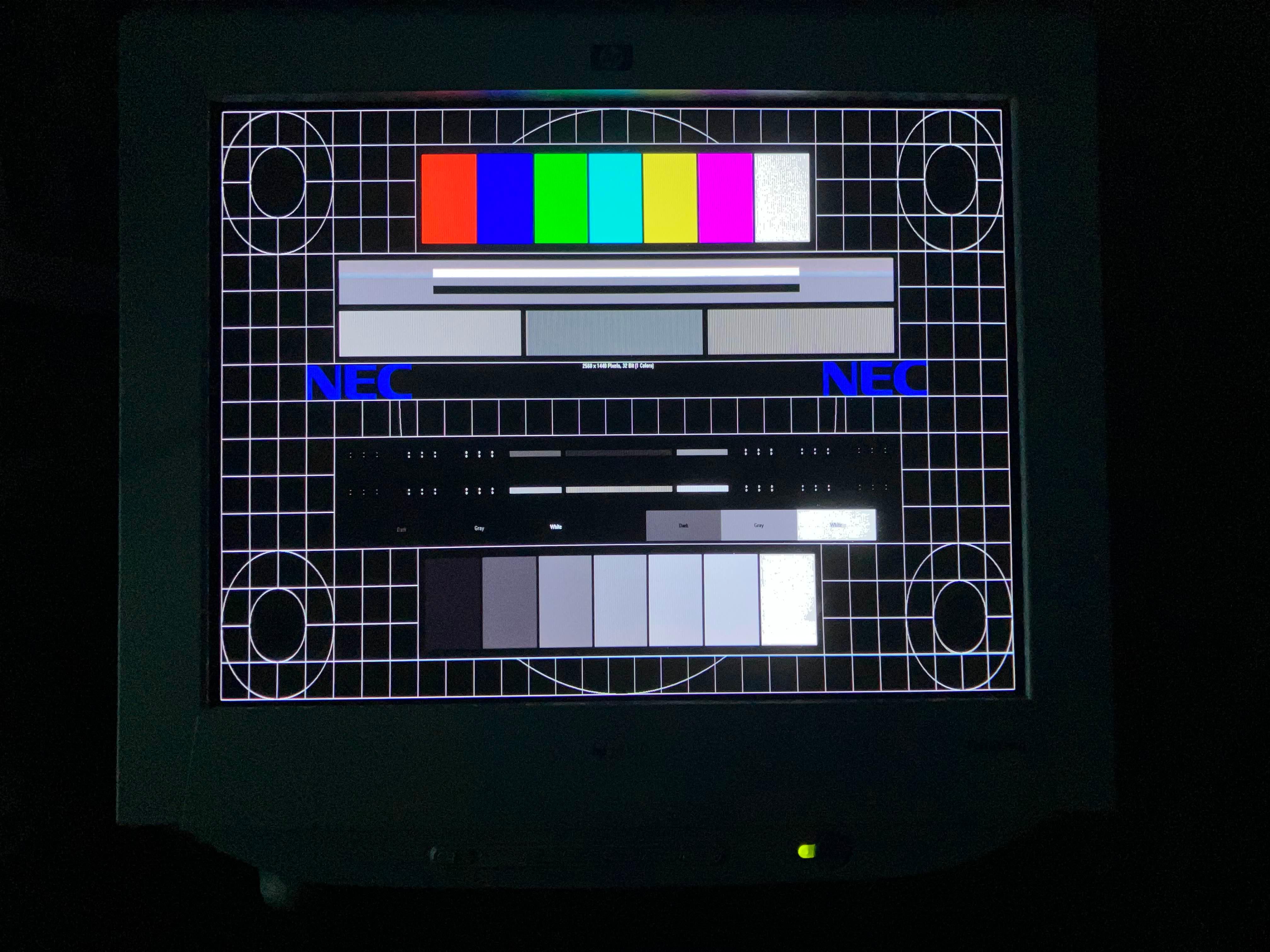

HP P1130 CRT Monitor

Sony CPD-G520의 OEM 모델, HP P1130입니다. 차이점은 껍데기와 USB 허브입니다. OSD까지 똑같습니다.Sony Trinitron CRT 모니터 중에서도 FW900과 더불어 최고의 성능을 보여줍니다. 조작도 CRT 최후의 모델인만

inseul.tistory.com

그런데 1600x1200 85Hz라던지, SONY G520, Mitsubishi Diamond Pro 2070SB과 같이 2048x1536(QXGA 4:3)이라는, 1920x1080 해상도를 뛰어 넘는 모델을 쓰는 환경에서는 대부분의 변환 케이블과 컨버터의 지원 범위를 넘는 사양을 요구합니다.

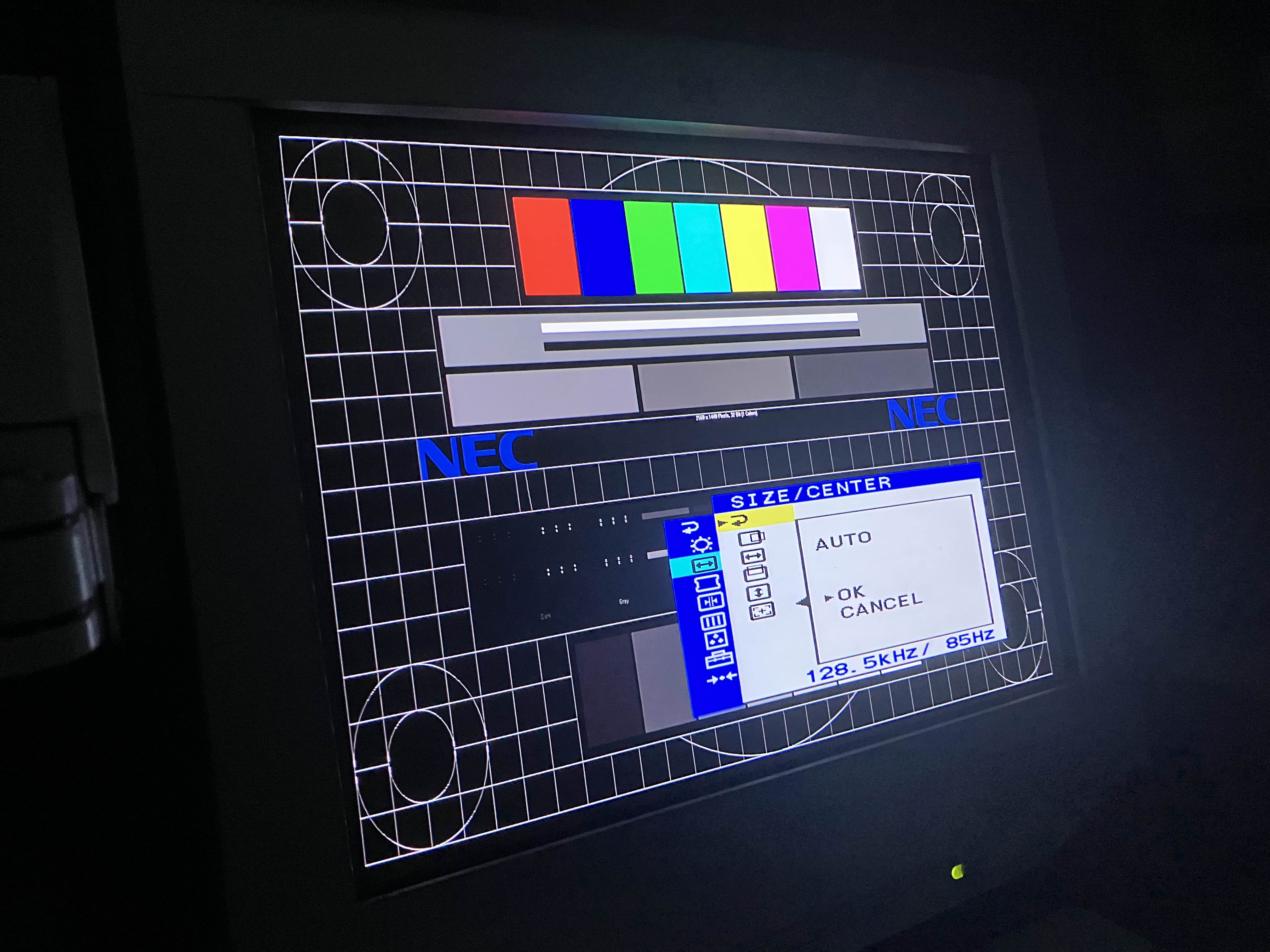

물론 위 사진처럼 1280x960으로 켜도 좋습니다. 그러나.... 130KHz라는 수평 주파수를 보면 최대로 써보고 싶은 건 당연합니다.
그래서 본 글에서는 그래픽 카드에 디지털 출력만 있는 환경에서 G520을 거의 최대로 쓰는 환경을 동시에 보여드립니다.

디지털 출력만 있는 환경. 남는 PCIE 자리도 없습니다.

만약 아날로그 방식으로만 출력하는 그래픽 카드라면 그냥 꼽으면 됩니다. 물론 VRAM 1MB 같이 너무 오래된 그래픽 카드를 가져오면 당연히 고해상도는 안 됩니다. 다만 아날로그에서 디지털로 넘어가는 과도기 시절 그래픽 카드는 안 될 수도 있는데 픽셀 클럭이 낮은 칩을 넣거나 락을 걸어둔 모델이 있습니다. 이걸 설명하려면 RAMDAC을 다뤄야 합니다... RAMDAC까지 다루면 글이 길어지니 생략합니다.

아날로그 방식은 대신 재미있는 2006년 글이 있습니다.
https://blog.naver.com/msz009/48647744

CRT모니터 고해상도로 사용해보기

블로그 정리를 하다가 2006년 1월경 작성한 글을 발견했습니다. 하드웨어 전문 동호회인 파코즈에 올...

blog.naver.com

- Converter
아까도 "대부분의 변환 케이블과 컨버터의 지원 범위를 넘는 사양을 요구합니다."를 얘기 했는데 본 글에서 다루는 사양은 컨버터의 DAC가 지원할 수 있는 픽셀 클럭(Pixel Clock)입니다. Video Timings Calculator
그리고 고해상도, 고주사율 지원은 픽셀 클럭(Pixel Clock)과 관련이 있습니다. 이는 컨버터에 따라, 어떤 칩을 썼냐에 따라 다릅니다.

그중에서 Synaptics VMM2322 칩이 최고의 성능을 낼 수 있는, 검증 된 유일한 칩이라 알려져 있습니다.
그 외로 600Mhz를 지원할 수 있다는 ITE IT6565, ITE IT6566이 있으나 사용한 제품은 알려져 있지 않습니다. 칩셋 제조사인 ITE의 카탈로그에만 있습니다.

카탈로그: https://www.ite.com.tw/en/product/cate1
ITE 6565: https://www.ite.com.tw/en/product/cate1/IT6565
ITE 6566: https://www.ite.com.tw/en/product/cate1/IT6566

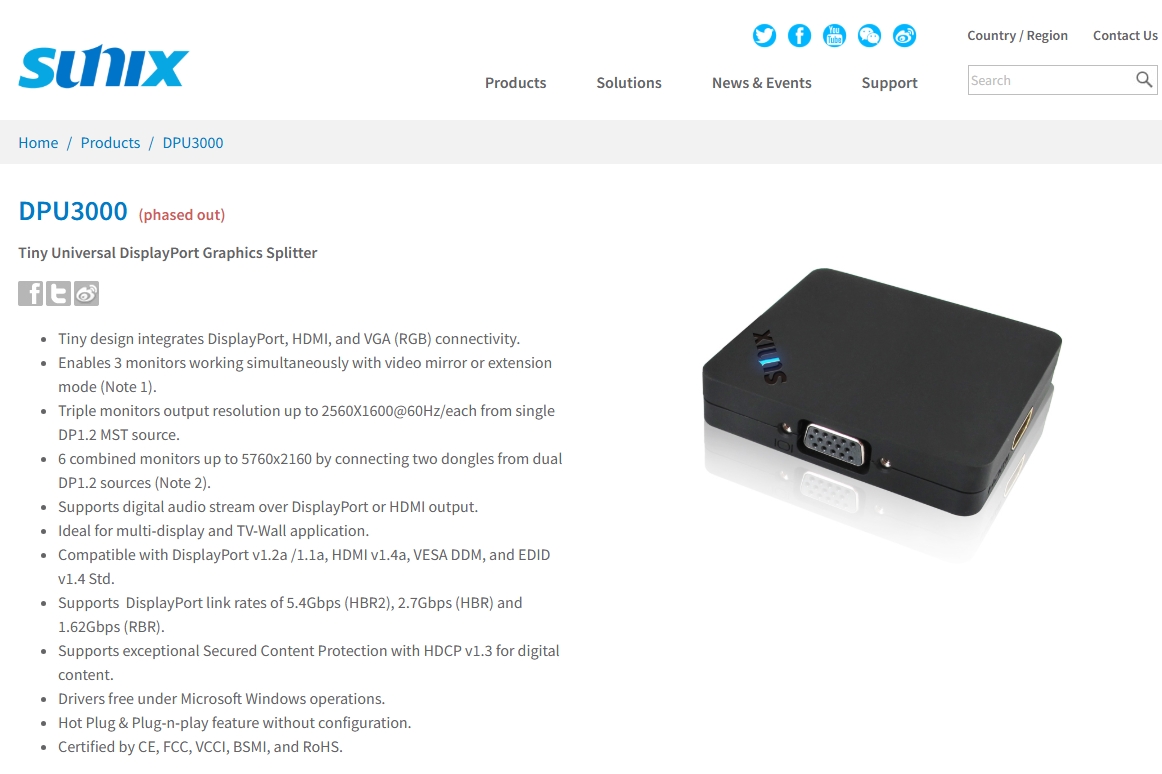

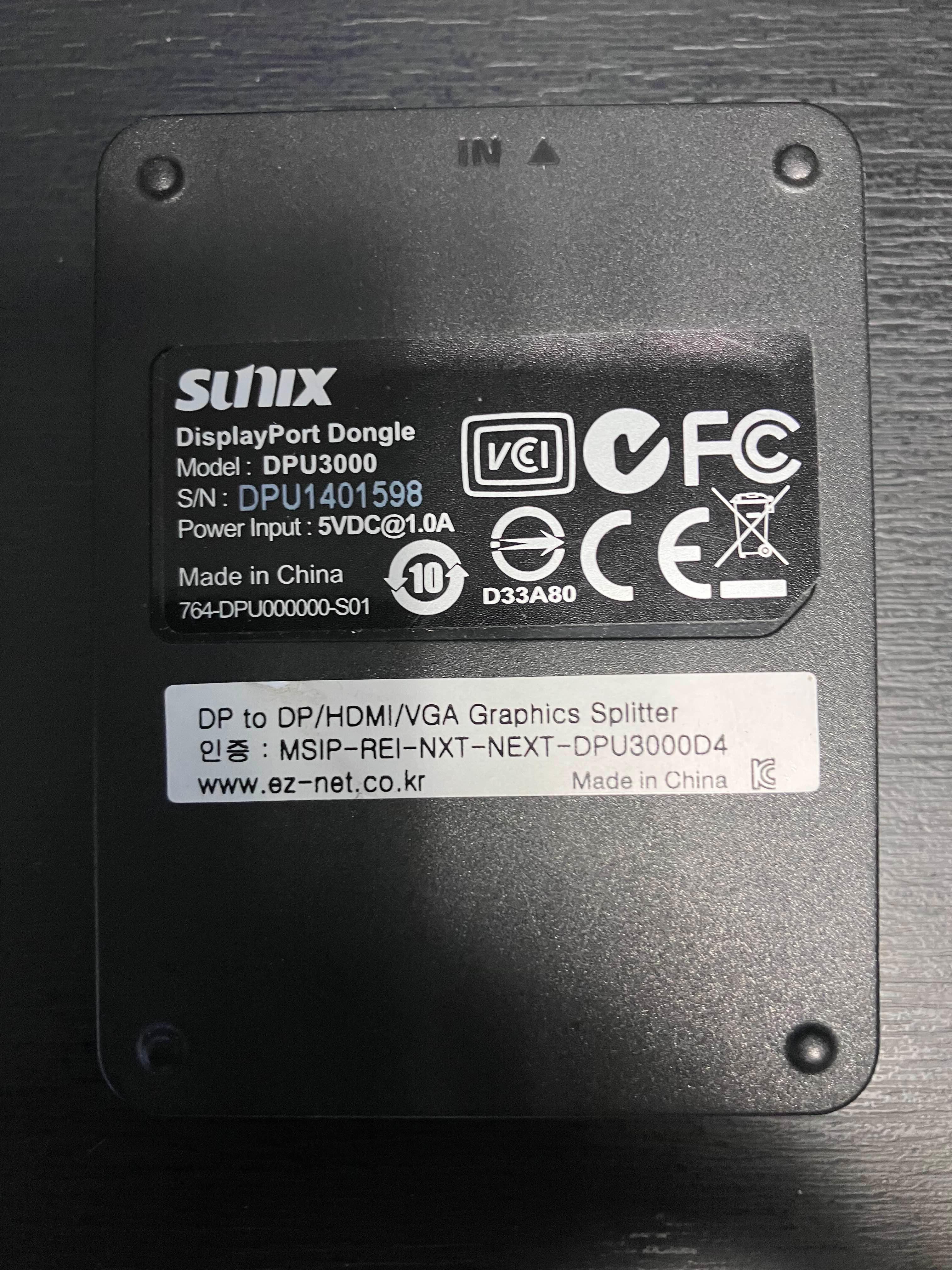

Synaptics VMM2322 칩을 사용한 컨버터는 Sunix DPU3000, DeLock 87685, Icy Box IB-SPL1031 이 세 종류가 검증 된 제품입니다. 본 글도 가지고 있는 Sunix DPU3000을 기준으로 작성합니다. 나머지 두 모델도 DPU3000을 기반으로 만든 제품입니다.
문제는 칩을 포함하여 위 세 제품도 단종입니다. 해외 어딜 가도 신품을 구할 수 없고 중고로만 겨우 구할 수 있습니다. 파는 사람도 없습니다. Sunix DPU3000은 한국에 정식 수입된 적이 있으나, 공식 유통사(이지넷유비쿼터스/넥스트유)에게 재고가 없음을 확인하였습니다.

따라서 작성 시점에서 구할 수 있는 검증된 제품은 Startech DP2VGAHD20입니다. 375Mhz까지 지원된다고 알려져있습니다.
참고로 HDFury가 600Mhz까지 지원할 수 있다는데 비싸기도 하고 검증 내용이 없습니다.

검증을 계속 중요시하는 이유는 제조사 입장에서는 1080p 60Hz까지만 확실히 지원한다고 적어두기 때문입니다. 당연히 제조사는 표준에 한하여 보장할 뿐입니다. 몇몇은 제조사가 표기와 달리 칩을 중간에 속이는 경우도 있습니다. 아래는 정리 표입니다.

칩셋	제조사	모델	Pixel Clock	기타
Synaptics VMM2322	Sunix	DPU3000	550Mhz	단종, 국내 정발
Synaptics VMM2322	DeLock	87685	550Mhz *	단종, 국내 미정발
Synaptics VMM2322	Icy Box	IB-SPL1031	550Mhz *	단종, 국내 미정발
ITE IT6564	Startech	DP2VGAHD20	375Mhz	해외구매, 국내 미정발, 1920x1080p 120Hz 지원**
	HDFury	HDFURY X4	600Mhz (?)	해외구매, 비쌈, 검증X
	HDFury	HDFURY GAMER2	(?)	해외구매, 비쌈, 검증X
	개인 제작으로 알고 있음	LK7112	400Mhz	단종, 해외구매, HDMI
* 기본 상태에서는 Sunix DPU3000보다 지원 클럭이 떨어지나, Sunix 펌웨어 적용시 이하~동급의 성능을 보여준다고 알려져 있음. DeLock 87685, Icy Box IB-SPL1031은 Sunix DPU 3000을 기반으로 한 모델. ** "The Startech.com DP2VGAHD20 is built on the ITE IT6564 chipset. This chipset can support up to 120 Hz @ 1080P. Unfortunately it has not been tested to that refresh rate on a CRT monitor, therefore, we are unable to confirm support. Atha, StarTech.com Support"

독특한 건 LK7112입니다. HDMI로 작동하는데 양덕분께서 제작하신 걸로 압니다. 소량 제작 형식으로 하셨는데 지금은 이베이나 개인 페이지도 없습니다. 아 옛날에 연락 해볼걸. 그래도 기억에서 꺼내봅니다.

- Connection
위 리스트의 컨버터들이 대부분 Mini DP로 입력을 받으므로 DPU3000을 기준으로 작성합니다. 디지털 신호를 아날로그로 변환 해줄 것이라면 연결은 최대한 디지털 신호를 이용하는 게 좋습니다. DP/HDMI 케이블을 길게 하고 컨버트 후 연결할 VGA 케이블을 가장 짧게 합니다. 혹시나 연결 후 한쪽의 색감이 조금 틀어진 것 같다면 모니터 OSD에서 디가우징을 해보시기 바랍니다.

VGA 케이블:
만약 케이블을 꽂으니 되었다 안 되었다 문제를 일으키면 다른 걸로 바꿔 끼셔야 합니다. 그래도 엄청나게 따지지 않는 이상 문제는 없을텐데 추천은 Extron 케이블입니다. 비싸지만 의료기기에도 이용할 정도로 품질이 좋습니다.

VGA M-M MD - Cables & Adapters | Extron
VGA M-M MD - Cables & Adapters | Extron

https://hardforum.com/threads/24-widescreen-crt-fw900-from-ebay-arrived-comments.952788/post-1046107724

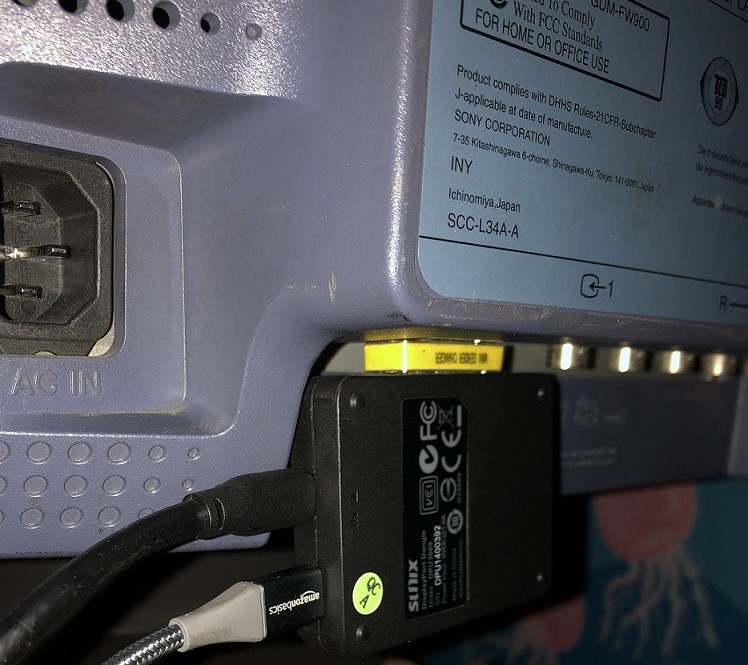

여담으로 VGA 케이블을 안 쓰고 VGA M/M 젠더를 꽂아버리는 방법도 있습니다.

1. DVI-I 환경 : DVI-I to VGA cable / DVI-I to VGA adapter - VGA to VGA cable
컨버터가 필요 없습니다. 오로지 그래픽 카드에 달려있습니다. GTX 2XX에 꼽기만 해도 2560x1600까지 그냥 나옵니다

2-1. DP to Mini DP cable - DPU3000 - VGA cable
Mini DP 5m가 아예 없는 건 아니지만 보통 Mini DP(mDP) 케이블은 2m 이내입니다. 연결 길이가 짧은 환경에서 사용할 수 있습니다.

케이블은 VESA Certified를 참고하셔도 좋습니다. Cables & Adaptors Archives - DisplayPort

Cables & Adaptors Archives - DisplayPort

Certified Product DP80 Certified Cables & Adaptors View Product Certified Product DP80 Certified Cables & Adaptors Cables View Product Certified Product DP80 Certified Cables & Adaptors Cables View Product Certified Product DP80 Certified Cables & Adaptors

www.displayport.org

2-2. DP to DP cable - DP to Mini DP Adapter - DPU3000 - VGA cable
이걸 고려할 때는 기존의 DP 케이블을 이용하거나 DP to mini DP 케이블의 길이가 짧아서 그럴 것입니다.
개인적으로 DP 케이블은 아트뮤 5m 케이블을 좋아합니다. 각자 선호하시는 케이블이 있을테니 Mini DP 변환을 다루겠습니다.

DP to Mini DP Adapter:
시중에 젠더는 많으나 품질이 그리 마땅한 물건이 잘 없습니다. 그리고 mini DP의 사용은 줄고 있어 DP 버전이 1.1a, 1.2에 머물러 있습니다. Dell 00FKKK도 DP 1.1a입니다.

그럼에도 아직 mini DP를 쓰는 곳이 있는데 쿼드로, A2000 같은 특수한 그래픽카드입니다. 그리고 이걸 살 때 mini DP to DP 꼬다리를 줍니다. 당연히 DP 버전도 높고 품질도 검증 되었습니다. 본 글처럼 본래와 다른 용도로 써서 안 들어가면 위의 고정 래치는 부수면 됩니다. 오히려 몇몇 판매처에서도 그렇게 쓰라 권합니다.

다만 이 꼬다리가 디자인은 같은데 내부적으로 모델에 따라 다릅니다. 이걸 NVIDIA에서 정리해둔 문서가 있습니다.
NVIDIA Recommended Display Adapters | NVIDIA
Empfohlene NVIDIA Display-Adapter – NVIDIA

이 중에서 mini DP to DP를 P/N에 따라 정리해둡니다. 가장 흔히 볼 수 있는게 030-0705-000인데 DPU 3000이 DP 1.2라 그냥 사도 됩니다.

제조사	NVIDIA P/N	Manufacturer P/N	DP version	기타
Amphenol	030-0705-000	HDPDM-0004	DP 1.2	구하기 가장 쉬움. 흔함.
Amphenol	030-0843-000	HDPMH-0021	DP 1.4, HBR3
Simula	030-0844-000	CB803E-4000-10F	DP 1.4, HBR3	PNY P/N 91008582V3, 해외에서 구하기 쉬움.

3. Extron Video Interface

BVM, PVM 방모나 SOG(Sync On Green) 전용 모니터를 가지고 있다면 하나씩 갖고 있는 Extron 장비를 추가할 수 있습니다.
저도 Extron 109xi, Extron 160xi를 보유하고 있습니다. 이 장비는 Input은 VGA, Output을 5BNC로 뽑기에 BNC 케이블도 필요합니다. 이 역시 Extron 케이블이 좋습니다. 아니면 BUFFRED LOCAL MONITOR OUT으로 패스스루 할 수 있어 VGA 케이블만 있어도 됩니다. 왼쪽은 2560x1440p 85Hz, 오른쪽은 1920x1080p 85Hz 출력입니다.

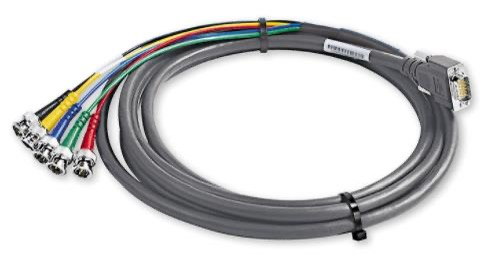

Extron VGA to BNC Cables (SY VGA)
VGA to BNC Cables (SY VGA) | Extron

4. GPU Passthrough
https://youtu.be/puu-iyTsZtg?si=gyu67dgnVZ_6fVXC

그래픽 카드를 2개 이상 꽂는 것은 이상한 일이 아닙니다. PCIE가 남아돌고 운영체제에 드라이버가 지원된다면 VGA나 DVI-I를 지원하는 그래픽 카드를 추가로 꼽아 모니터 출력용으로 사용할 수 있습니다. Windows 10부터 렌더링 GPU를 따로 선택할 수도 있습니다. 연산은 메인 그래픽 카드가 하고 출력은 보조 그래픽 카드가 하는 방식입니다. 아래는 정리표입니다.

제조사	모델
AMD/ATI	Radeon HD 3000 시리즈 ~ Radeon R5/R7/R9 300 시리즈.(R9 390 제외, R9 380X까지)
AMD/ATI	FirePro W5000까지의 전문가용 그래픽 카드.
NVIDIA	GTX 900 시리즈까지.
	Titan X (Titan X Pascal 제외)
	Quadro K5200까지
내장 그래픽(Intel, AMD/ATI, NVIDIA)	보드와 내장그래픽이 VGA나 DVI-I를 지원하면 될 수도 있음.
